Boisseuil (87) · Conception et fabrication françaises · Depuis 1999

Révéler la trace
que l'œil ne voit pas.

CRID conçoit et fabrique les enceintes de fumigation au cyanoacrylate utilisées par la Gendarmerie, la Police nationale, des laboratoires privés et des services de police étrangers pour faire apparaître les traces papillaires sur les scellés.

Nous contacter Comparer les trois enceintes

1999Fabricant depuis

3Enceintes au catalogue

NF EN 60204-1Conformité machine

< 0,3 ppmRésiduel après cycle

Les trois enceintes

Trois volumes de travail, un procédé identique.

Même électronique, même cycle en trois phases, même niveau de sécurité. Le choix se fait sur le volume utile et sur les charges à traiter.

F 2017 Mini Enceinte de fumigation CRID F 2017 Mini, porte ouverte

F 2017 Mini

Poste de laboratoire · 0,29 m³

L'enceinte de paillasse pour le traitement courant des scellés : armes de poing, téléphones, outils, emballages, documents rigides. Elle occupe moins d'un mètre de large et se pose sur un plan de travail ou sur son support.

Dimensions externes: 985 × 685 × 640 mm
Dimensions internes: 895 × 675 × 500 mm
Volume utile: 0,29 m³
Ouverture de porte: 885 × 475 mm
Alimentation: 230–240 V AC · 50/60 Hz
Consommation: 450 W · 2 A

Charges admissibles : 20 kg sur rayonnage bas renforcé, 5 kg sur rayonnage haut, 10 kg sur porte-pinces, 12 kg sur crochets.
Vidange du réservoir à chaque cycle ; filtres de sondes à remplacer tous les 10 cycles.
Dosage de 1 à 3 g de colle par cycle selon les supports traités.

Hygrométrie 30 minFumigation 45 minRecyclage 50 min

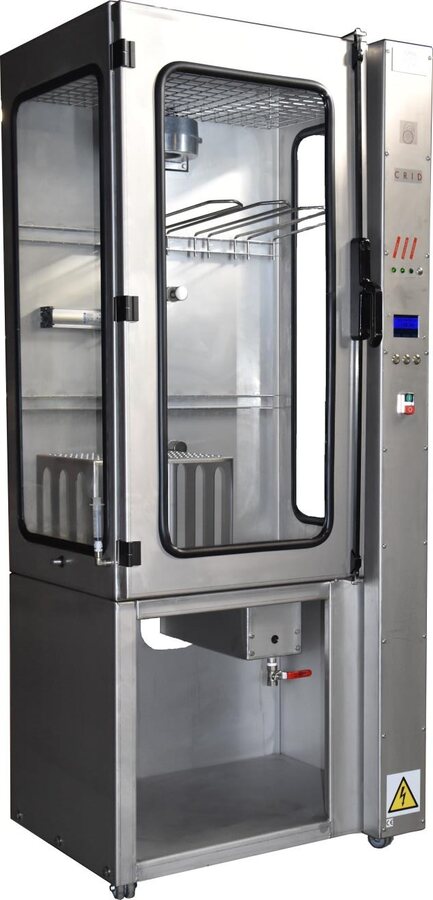

F 2017

Grand volume sur roulettes · 0,53 m³

L'enceinte haute, pour les scellés encombrants et les traitements par lots : pièces automobiles, gros outillage, vêtements et supports suspendus, séries de scellés répartis sur crochets, tringles et rayonnages.

Dimensions externes: 1850 × 780 × 620 mm
Dimensions internes: 1200 × 800 × 500 mm
Volume utile: 0,53 m³
Ouverture de porte: 1200 × 600 mm
Alimentation: 230–240 V AC · 50/60 Hz
Consommation: 450 W · 2 A

Charges admissibles : 35 kg sur fond de compartiment, 20 kg sur rayonnage bas renforcé, 5 kg sur rayonnage haut, 10 kg sur porte-pinces, 12 kg sur crochets.
Vidange du réservoir tous les 3 cycles ; filtres de sondes signalés à l'écran, environ tous les 20 cycles.
Supports fournis : plateau perforé, crochets à positionner, grille de plafond pour suspendre les pièces.

Hygrométrie 30 minFumigation 45 minRecyclage 50 min

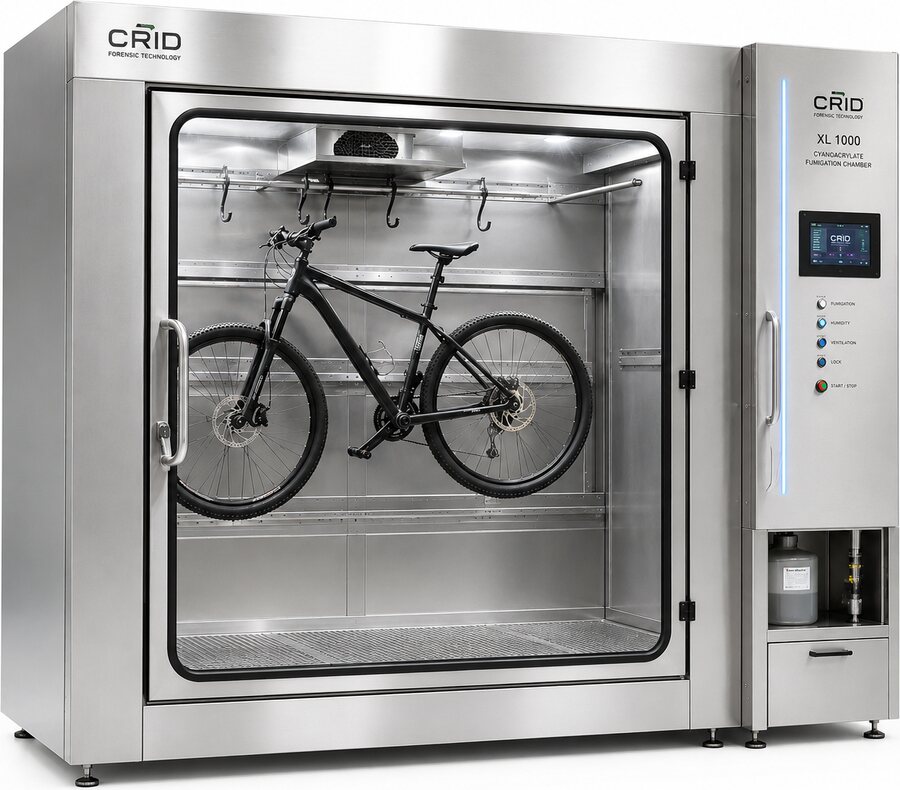

F 2017 Large Enceinte de fumigation CRID F 2017 Large, porte ouverte, un vélo suspendu à l'intérieur

F 2017 Large

Très grand volume · objets encombrants

L'enceinte pour ce qui ne se démonte pas : cycles et deux-roues, portières, mobilier, bagages, lots complets de scellés. Porte vitrée pleine largeur, tringles et crochets sur toute la profondeur, caillebotis de fond amovible.

Pilotage par écran tactile en façade, avec voyants de phase fumigation, hygrométrie, ventilation et verrouillage.
Réservoir de cyanoacrylate accessible en façade, sans ouvrir la chambre.
Brassage et extraction intégrés en plafond, éclairage intérieur sur toute la largeur.
Châssis sur pieds réglables, mise à niveau sur sol irrégulier.

Dimensions, volume utile et charges admissibles : fiche technique complète sur demande.

Le cycle de traitement

Trois phases enchaînées, porte verrouillée.

La porte se verrouille dès le lancement et ne se déverrouille qu'à la fin du recyclage. L'opérateur n'ouvre jamais une enceinte chargée en vapeurs.

Hygrométrie 80 %30 min maximum

Fumigation45 min maximum

Recyclage50 min maximum

Phase 1 — HygrométrieMonter l'air à 80 % HR

Un réservoir interne évapore de l'eau claire jusqu'à 80 % d'humidité relative. Compter 5 à 30 minutes selon l'humidité du laboratoire, le nombre et le type de scellés placés dans la chambre.

Phase 2 — FumigationDéposer le polymère

La coupelle de colle est chauffée à 120 °C ; le cyanoacrylate s'évapore et le polymère se dépose sur les traces latentes. En mode manuel, une seringue d'eau permet de neutraliser la fumigation dès que la révélation est jugée correcte.

Phase 3 — RecyclageAssainir avant ouverture

L'air chargé est filtré à l'eau jusqu'à repasser sous le seuil de sécurité. Après 40 minutes d'élimination, la concentration résiduelle est inférieure à 0,3 ppm, la norme d'exposition professionnelle du cyanoacrylate.

Conduite de cycle

Automatique pour la routine, manuel pour les cas difficiles.

En mode automatique, l'opérateur choisit un grammage parmi trois et lance le cycle complet ; l'exposition est programmable de 10 à 99 minutes. En mode manuel, il déclenche chaque phase séparément et fixe lui-même la durée, avec la possibilité de prolonger le recyclage par tranches de 10 minutes.

Afficheur permanent : hygrométrie, température de plaque, temps écoulé et temps restant.
Voyants de contrôle porte, ventilateur et chauffe en façade.
Compatible colle cyanoacrylate et Lumicyano (CST) — grammage 3.
Menu maintenance : réglages, étalonnage des sondes, compteurs de consommation, messages d'erreur.

Hors gabarit

Cyclonia — fumiger ce qui ne rentre pas dans une enceinte.

Quand le support ne peut pas être déplacé — habitacle de véhicule, local, pièce fixe — Cyclonia porte le procédé sur place. Deux blocs autonomes, une sonde déportée et une tablette de pilotage en Wi-Fi, le tout dans une malle à roulettes.

Bloc humidité : montée à 80 % HR puis filtration des vapeurs en fin de cycle.
Bloc chauffe : évaporation du cyanoacrylate à 140 °C, de 1 à 25 g selon le volume traité.
Pilotage par tablette : acquisition des périphériques, choix du grammage, suivi du cycle.
Même exigence de sécurité : ventilation obligatoire, EPI, résiduel sous 0,3 ppm.

Trace papillaire révélée, crêtes nettement lisibles sous éclairage forensique

Traces palmaires révélées sur l'habillage intérieur d'un véhicule

Trace de main révélée sur une vitre latérale de véhicule

Trace papillaire révélée sur une boucle de ceinture de sécurité

Traitement réalisé sur place dans l'habitacle d'un véhicule ; traces observées sous éclairage forensique.

Pour les acheteurs publics

Ce qu'il vous faut pour instruire le dossier.

Fabricant unique, de la tôle inox à l'électronique : les pièces, les consommables, la mise en service et le SAV viennent de la même maison.

Conformité

NF EN 60204-1 et marquage CE

Utilisé par un personnel formé, l'équipement est conforme à la norme NF EN 60204-1 et fabriqué selon les exigences des directives européennes.

Métrologie

Un étalonnage par an

Machine étalonnée et réglée en fabrication : aucun réglage supplémentaire à la mise en service. Un seul étalonnage annuel est nécessaire pour maintenir la conformité.

Sécurité opérateur

Exposition maîtrisée

Porte verrouillée pendant le cycle, filtration à eau, résiduel sous 0,3 ppm après 40 minutes d'élimination — la valeur retenue par la norme d'exposition professionnelle sur 15 minutes.

Installation

Mise en service par CRID

Livraison, installation et étalonnage de la sonde assurés par le fabricant. Raccordement sur prise protégée par disjoncteur 16 A – 30 mA avec mise à la terre.

Exploitation

Maintenance de premier niveau

Filtres de sondes et sondes d'hygrométrie SH01 remplaçables par l'utilisateur, sans outillage spécifique. Consommables, accessoires et pièces de rechange fournis par CRID.

Formation

Opérateurs formés avant usage

Protocoles d'exploitation, dangers des réactifs, EPI, nettoyage de la chambre et élimination des déchets. Notice d'instructions complète livrée avec chaque machine.

Éléments pour votre CCTP

Enceinte de fumigation au cyanoacrylate, fabrication française.

Conformité          NF EN 60204-1 · directives européennes · marquage CE
Alimentation        230–240 V AC, 50/60 Hz — 450 W, 2 A
Raccordement        prise protégée par disjoncteur 16 A – 30 mA, mise à la terre obligatoire
Volume utile        0,29 m³ (F 2017 Mini), 0,53 m³ (F 2017), F 2017 Large sur demande
Modes               automatique et manuel
Hygrométrie         préréglée à 80 % HR, automatique et manuelle
Évaporation         120 °C, coupelle sur plaque de chauffe avec injecteur
Exposition          programmable de 10 à 99 min en mode automatique
Élimination         40 min, filtration à eau
Résiduel            < 0,3 ppm après élimination (norme d'exposition professionnelle)
Sécurité            verrouillage automatique de la porte pendant tout le cycle
Affichage           température et humidité de chambre, voyant d'ouverture de porte
Environnement       laboratoire 16–24 °C et 40–65 % HR ; différentiel intérieur/extérieur
                    limité à 4 °C et 20 % HR ; démarrage bloqué sous 16 °C
Consommables        colle cyanoacrylate et Lumicyano (CST) ; coupelles aluminium
Maintenance         étalonnage annuel ; filtres de sondes et sonde SH01 remplaçables
Prestations         installation, mise en service, formation des opérateurs et SAV
                    assurés par le fabricant

La maison

Tout est conçu et assemblé en Haute-Vienne.

CRID est implantée en Haute-Vienne depuis le 1^er juin 1999, aujourd'hui à Boisseuil, aux portes de Limoges, et dirigée par Sébastien Jouannaud. La fabrication commence par l'enceinte inox et ses aménagements — vitres, joints d'étanchéité, source de chaleur, système de fumigation, tringles de support, évacuation du produit recyclé et neutralisé.

L'électronique qui pilote la machine est développée dans la même maison : thermostat, hygrométrie, gestion des temps de fumigation en automatique et en manuel, étalonnage des sondes, verrouillage de l'enceinte. La mise en service et la maintenance sont assurées par CRID.

Gendarmerie nationale
Police nationale
Laboratoires privés
Services de police étrangers

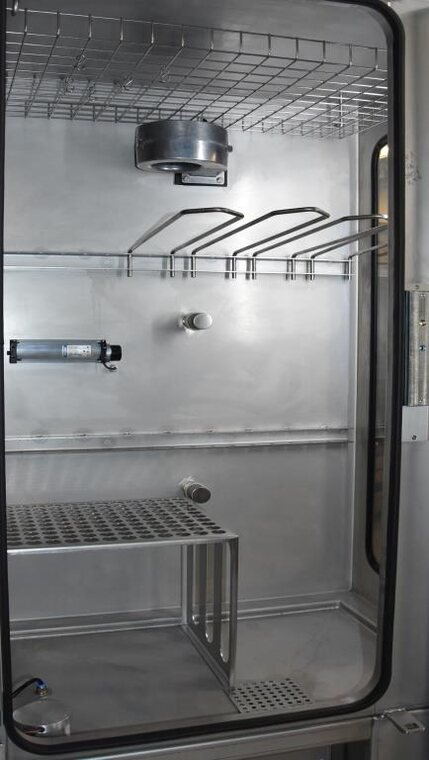

Intérieur inox d'une enceinte CRID avec tringles, crochets et plateau perforé — Chambre inox — tringles, crochets et plateau perforé

Renseignements

Dites-nous ce que vous devez traiter.

Volume des scellés, cadence, contraintes du local : ces trois points suffisent à orienter le choix entre les trois enceintes. Fiche technique détaillée, attestation de conformité et références sur demande.

Appelez-nous ou écrivez-nous directement : c'est le fabricant qui répond.

Adresse: 37, route de Poulenat
87220 Boisseuil — France
Téléphone: 05 55 33 37 72
Mobile: 06 09 58 70 90
Courriel: contact@crid.fr
Direction: Sébastien Jouannaud
